变频器维修电源制作的俩种方法

2020/11/4 13:52:25 文章标签:

由于变频器使用不同的电源电压,因此在维修变频器时必须提供不同的电压等级。 但是,对于板级维修甚至芯片级维护,都不需要真正的200V三相交流电压或400V三相交流电压(在负载下测试机器时这是另一回事)。 所需的是200V和400V等级的交流电源&…

  由于变频器使用不同的电源电压,因此在维修变频器时必须提供不同的电压等级。 但是,对于板级维修甚至芯片级维护,都不需要真正的200V三相交流电压或400V三相交流电压(在负载下测试机器时这是另一回事)。 所需的是200V和400V等级的交流电源,以及相应的300V和500V直流电压。 尽管市场上有许多类型的可调直流电源,但是它们价格昂贵并且其保护功能也不理想。 在多年的维护工作中,通过自己的经验生产了具有上述交直流电压四种规格输出并具有完整保护功能的逆变器芯片级专用维护电源。

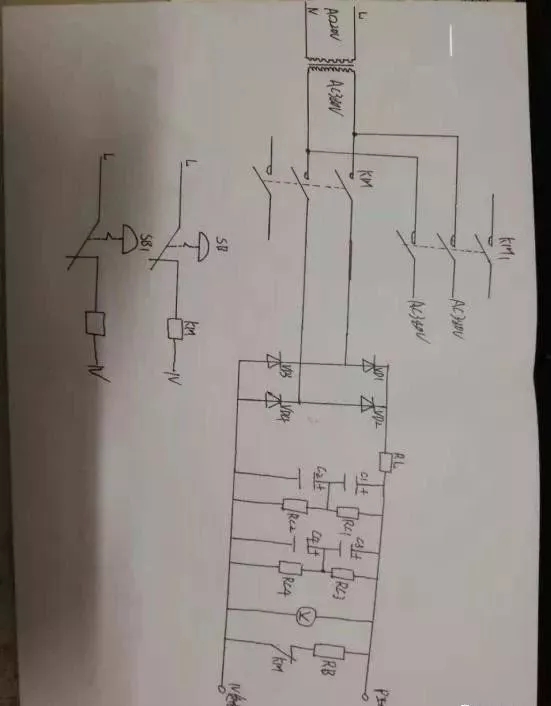

  变频器维修电源制作方法一

变频器维修电源制作的俩种方法
变频器维修电源制作的俩种方法

  材料清单:

  1、交流接触器220V 32A 数量2个

  2、变压器220V变380V 500W单相 数量1个

  3、自锁按钮 (位置SB SB1 ) 数量2个

  4、整流桥型号MDQ100A数量1个

  5、充电电阻(位置RL)120W60R 数量1个

  6、电解电容(位置C1 C2 C3 C4)400V680UF 数量4个

  7、均压电阻(位置RC1 RC2 RC3 RC4)电阻2W180k 数量4个

  8、直流电压表,DC1000V 指针式

  9、放电电阻 (位置RB) 120W60R 数量1个

变频器维修电源制作的俩种方法
变频器维修电源制作的俩种方法

  变频器维修电源制作方法二

  由于条件的限制,某些维修店没有三相维修电源,这使得维修变频器非常困难,尤其是诸如交流和直流调压器(软起动器)之类的电气设备,带来不便。

  经过多次实验,对结构进行了一定程度的优化,并建立了三相逆变电源。测试的输出波形很漂亮,非常接近电源。

  如图所示:

变频器维修电源制作的俩种方法
变频器维修电源制作的俩种方法

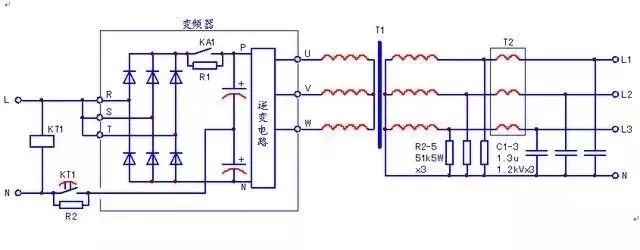

  当使用三相380V电源安装逆变器时,必须添加KT1延迟充电电路,其参数可以与内部充电电路的参数相同。隔离变压器的比例为1:1。如果使用220v输入逆变器,则可以省略限流连接KT1,并且隔离变压器使用220:380升压变压器。选择R2 = R1,KT1的接触电容应大于5A,如果还不够,则应添加一个继电器。

  根据您的需要,可以根据逆变器的输出电流配置T1T2。我为它配置了易于使用的二手逆变器,隔离变压器和电抗器。

  如有必要,可以在后续阶段中添加一个整流滤波器电路,以提供一个0至550V的可调直流维持电源。如果输出波形不理想,您可以尝试调整逆变器的载波频率以匹配LC滤波器的时间常数,以获得更好的波形输出。
