【电商架构设计】- 中台及问题剖析

2020/11/24 11:18:47 文章标签: 测试文章如有侵权请发送至邮箱809451989@qq.com投诉后文章立即删除

一、整体架构 1、概述 中台就是对”共享“ 理念系统化的归纳和总结;是一种企业架构而不是单纯的技术层面。重复功能建设和维护带来的重复投资 烟囱式建设造成系统壁垒,数据孤岛 业务沉淀促进可持续发展 大中台小前台快速响应市场的需要2、上层业务 即大…



一、整体架构

1、概述

中台就是对 共享 “ 理念系统化的归纳和总结; 是一种企业 架构而不是单纯的技术层面。
  • 重复功能建设和维护带来的重复投资
  • 烟囱式建设造成系统壁垒,数据孤岛
  • 业务沉淀促进可持续发展
  • 大中台小前台快速响应市场的需要





2、上层业务

即大中台,小前台的前台,电商中直面用户的B2B,B2C等各个业务线

3、业务中台

业务中台基于公共服务的沉淀,需要收敛一些基础的业务服务,如商品、订单、会员、库存、财务、结算等等。

4、数据中台

数据中台不是一个平台,也不是一个系统。数据仓库、数据平台和数据中台是有区别的。
简单的举例: 数据平台可以理解为数据库,数据仓库类比为报表,而数据中台更贴近上层业务,带着业务属性。

5、技术中台

业务无关的基础沉淀,中间件,系统框架,监控,日志,集成部署等等

6、运维中台

不一定存在,系统运维相关的内容,硬件,机房,包括企业云平台的建设等可以划分为单独的运维中台

二、架构挑战

1、考量维度

(视情况而定,如分布式与一致性是一对矛盾)

  • 高性能:提供快速的访问体验。
  • 高可用:网站服务7*24正常访问。
  • 可伸缩:硬件弹性增加/减少能力(快速扩容与释放)。
  • 扩展性:方便地增加/减少新的功能/模块(迭代与服务降级)。
  • 安全性:安全访问和数据加密、安全存储等策略。
  • 敏捷性:快速应对突发情况的能力(灾备等)。

2、内部瓶颈

  • 木桶效应:水管最细的地方决定流量,水桶最低的地方决定容量(QPS压测调优为例
  • CPU:序列化和反序列化、高频日志输出、大量反射、大量线程的应用
  • 内存:使用内存的中间件或服务,如redismemcachejvm大量对象堆积内存的应用等
  • 网络带宽:大流量高并发环境下,双11用户访问量激增,造成网络拥堵
  • 磁盘IO:文件上传下载,数据库频繁读写,不合理或大批量的日志输出
  • 数据库连接数:应对双11,应用服务器连接池大批扩容,警惕底层数据库、Redis等连接数瓶颈

3、外部服务

  • 短信:外部短信延迟与送达率问题,可以搭建短信平台,多家渠道做路由和切换分流(短信平台架
  • 支付:银行支付与回调延迟,搭建支付中心,对接多支付渠道
  • 快递对接:快递服务对接(快递100
  • 外部云存储:云存储文件访问,流量扩容(大家所使用的存储  ---nfs的架构与事故
  • CDN:外部静态文件访问提速服务(使用过的项目?

三、业务中台

1.1 订单中心

  • 异步化

场景: 大促期间新增许多需要获取订单状态的服务,比如应对双11而临时增加的数据中台订单大屏展示等(数据统计,下单状态多少,付款成功状态多少...)


解决方案:因为订单状态需同步到其他服务去,同步进行需增加订单处理的速度,此时同步动作需为异步进行

潜在问题注意异步化引发的乱序问题,一是传输阶段,二是消费阶段

                 传输阶段:因为异步传输了,所以有可能先创建的订单不能先传,后创建的订单可能先被传输。(传输路由、代码处理解决,问题也在这个身上)
                 消费阶段:因为异步传输了,有可能出现订单付款状态先被消费,订单创建后被消费。(单消费者消费一个队列,因为队列先进先出)

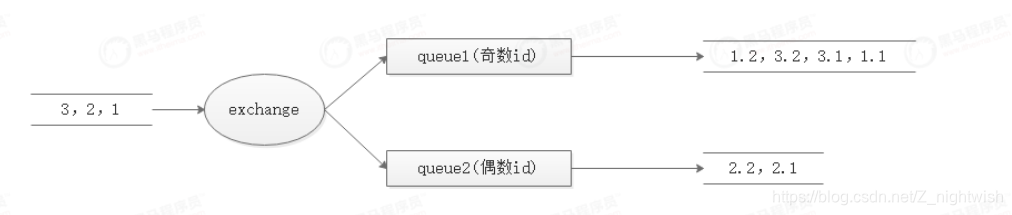

图例方案:(此处相对有序,因为订单与订单之间顺序没影响,且绝对有序会造成串行)

rabbitmq传输 :队列级别顺序保障,单消费者消费一个队列可以严格保障顺序性,需要扩充队列数提升性能



kafka传输分区级别顺序保障,只能保障投放和传输阶段的顺序性

consumer11消费存在性能问题,接收消息后key做二次分发,放入多个内存队列,开启多线程消费


  • 过期订单

场景:双11抢单是最常见的场景,抢单不支付会占据大批量资源,如商品库存。如何取消过期订单是架构师必须面对的问题。(消单解决库存)

①扫表实现

原理:通过定时任务轮询扫描订单表,超时的批量修改状态

优点:实现简单

缺点:

  • 大量数据集,对服务器内存消耗大
  • 数据库频繁查询,订单量大的情况下,IO是瓶颈
  • 存在延迟,间隔短则耗资源,间隔长则时效性差,两者是一对矛盾。
  • 不易控制,随着定时业务的增多和细化,每个业务都要对订单重复扫描,引发查询浪费

②被动取消

原理: 在每次用户查询订单的时候,判断订单时间,超时则同时完成订单取消业务。

优点:
  • 实现极其简单 不会有额外的性能付出
  • 不依赖任何外部中间件,只是应用逻辑的处理
缺点:
  • 延迟度不可控,如果用户一直没触发查询,则订单一直挂着,既不支付也未取消,库存也就被占

③java延迟队列实现

原理


通过DelayQueue,每下一单,放入一个订单元素并实现getDelay()方法,方法返回该元素距离失效还剩余的时间,

<=0时元素就失效,就可以从队列中获取到启用线程池对数据监听,一旦捕获失效订单,取出之后,调用取消逻辑进行处理。

优点 :   基于jvm 内存,效率高,任务触发时间延迟低。

缺点 :
  • 存在jvm内存中,服务器重启后,数据全部丢失
  • 依赖代码硬编码,集群扩展麻烦
  • 依赖jvm内存,如果订单量过大,无界队列内容扩充,容易出现OOM
  • 需要代码实现,多线程处理业务,复杂度较高
  • 多线程处理时,数据频繁触发等待和唤醒,多了无谓的竞争

④消息队列实现

原理: 设置两个队列,每下一单放一条进延迟队列,设定过期时间。消息一旦过期,获取并放入工作队列,由consumer获取,唤起超时处理逻辑。


如果采用的是 RabbitMQ ,其本身没有直接支持延迟队列功能。

可以针对 Queue Message 设置 x-message-ttl,用消息的生存时间,和死信队列来实现。

具体有两种手段;

A: 通过队列属性设置,队列中所有消息都有相同的过期时间,粗粒度,编码简单

B: 对消息进行单独设置,每条消息 TTL 可以不同, 细粒度,但编码稍微复杂。

优点:
  • 可以随时在队列移除,实现实时取消订单,及时恢复订单占用的资源(如商品)
  • 消息存储在mq中,不占用应用服务器资源
  • 异步化处理,一旦处理能力不足,consumer集群可以很方便的扩容
缺点:
  • 可能会导致消息大量堆积
  • mq服务器一旦故障重启后,持久化的队列过期时间会被重新计算,造成精度不足
  • 死信消息可能会导致监控系统频繁预警

⑤redis实现

原理: 利用redis notify-keyspace-events ,该选项默认为空,改为 Ex 开启过期事件,配置消息监听
            每下一单在redis 中放置一个 key (如订单 id ),并设置过期时间。
优点 :
  • 消息都存储在Redis中,不占用应用内存。
  • 外部redis存储,应用down机不会丢失数据。
  • 做集群扩展相当方便
  • 依赖redis超时,时间准确度高
缺点 :
  • 订单量大时,每一单都要存储redis内存,需要大量redis服务器资源


1.2 支付中心


   1)重复支付

原因: 在第一步发起的时候,用户进入支付方式选择页。选第一个支付方式并支付完后因为通知延迟,以为支
            付失败。在支付又选了第二种,再次支付。

应对方案
1)程序屏蔽,前端js 触发按钮置灰或者遮罩提示(支付成功?遇到问题?),或者在支付方式选择页直接跳转。

2)后端处理,发现不同通道下的支付成功回调,抛消息队列或记录日志

数据修复

首先查支付日志,确认针对同一笔订单收到了不同支付渠道的回调。
其次,在支付平台管理后端可以查到入账记录,人工介入。
最后对账阶段会发现对方多帐,我方补单时出现重复订单。

问题处理
调取退款接口或者在支付渠道的管理后台操作退款(一定要多次确认无误)。




  2)异常订单

①支付但未开单

场景: 用户明明支付成功,但未开通订单

问题分析:
  • 一般支付渠道会间隔性多次回调开单链接,如果支付未开单,银行未回调的可能性比较小,着重排查开单接口是否可用。如果可用追查日志是否出现异常记录。

应对措施:

  • 对账阶段可以查漏,程序自动完成补单,但是处理相对延迟,取决于支付渠道的对账文件下发周期
2011-2013 年,支付测试数据与财务人工对账的历程
人工补单,人工查询支付渠道后台数据,确认已支付的情况下,介入补单流程人工处理


②未支付但已开单

场景: 用户未支付,或者财务中心未收到这笔款项,订单状态已开通。这种就问题比较严重了

应对措施: 首先排除人为操作因素。其次排查系统是否存在漏洞或者级联开单的情况

   3)回调延迟

场景: 用户是期望支付完成的同时立马看到结果。但是中间多层远程的调用,可能发生订单状态更新延迟问 题。

解决 主动查询 。在用户查看订单的时候,如果是类似“ 支付中 的中间态时,触发远程订单状态查询接口。
大家看到的点击 支付完成 跳转的过程,触发远程支付结果查询



   4)支付路由


背景: 保障支付可用性及支付分流,支付中心对接多家渠道
方案
  • 支付中心对接多个支付渠道,支付宝,微信,各银行或第三方支付供应商。
  • 对不同用户,进入支付方式选择页时,做支付分流。
  • 做好监控统计,一旦某个支付渠道不可用或者延迟较大,切掉,下线,或者降权。



五、技术中台

2.1  数据库优化

数据库层的调优,一般发生在大促前的预备阶段,一旦大促开始,对数据库的优化已经来不及了。
  • 在大促开始前梳理耗时查询业务,对关键业务压测。
  • 开启mysql的慢查询日志(两种方式)
# 配置文件方式,需要重启 mysql
# 日志文件位置
log-slow-queries = /opt/data/slowquery.log

# 超时时间,默认 10s
long_query_time = 2

# 临时开启,不需要重启
set global slow_query_log = on;
set global long_query_time = 10;
set global slow_query_log_file = ‘/opt/data/slow_query.log’
  • 使用mysqldumpslow命令解析mysql慢查询日志
-- 慢查询日志以文本打开,可读性很高
-- 查询次数,耗时,锁时间,返回结果集条数(扫描行数),执行者

Count : 1 Time = 10.91 s ( 10 s) Lock= 0.00 s ( 0 s) Rows= 1000.0 ( 1000 ),
mysql[mysql]@[ 10.1 . 1.1 ]

SELECT * FROM order_history
  • 借助explain查看sql执行计划,对sql调优,或其他优化工具。



2.2  缓存优化

1) 策略


热点数据预热

常规缓存设计趋向于懒加载,大促期间的热点数据尽量做到预热加载。
比如某个促销专题,不要等待活动开始的一瞬间再读库加缓存,搞不好引发击穿。

细粒度设计

集合与单体分开存储,缓存结构细粒度化。

如某个橱窗的推荐商品列表,常规存储一个 key value 为整个商品集合。
优化为列表与每个商品详细信息设置两个独立缓存值,在查询环节组装,可以降低发生修改时对缓存的冲击。
新增一个推荐则失效列表,修改商品则仅仅失效当前商品缓存。

可用性

雪崩:只要缓存失效时间设置分散,雪崩的可能性不大
穿透:防范恶意攻击引发穿透,前端做到防刷,业务层面要注意合法性校验,非法 key 的失效时间需要评估。
击穿: 大促高并发下,修改时,如果采用 key 删除策略很可能触发击穿,修改少可以优 化为双写。

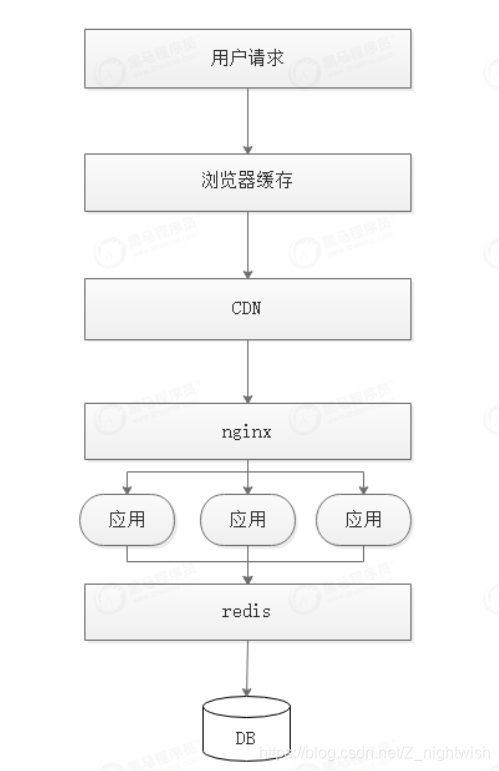

2)多级缓存


优化缓存体系,对关键业务请求,如商品详情页,采用多级缓存处理

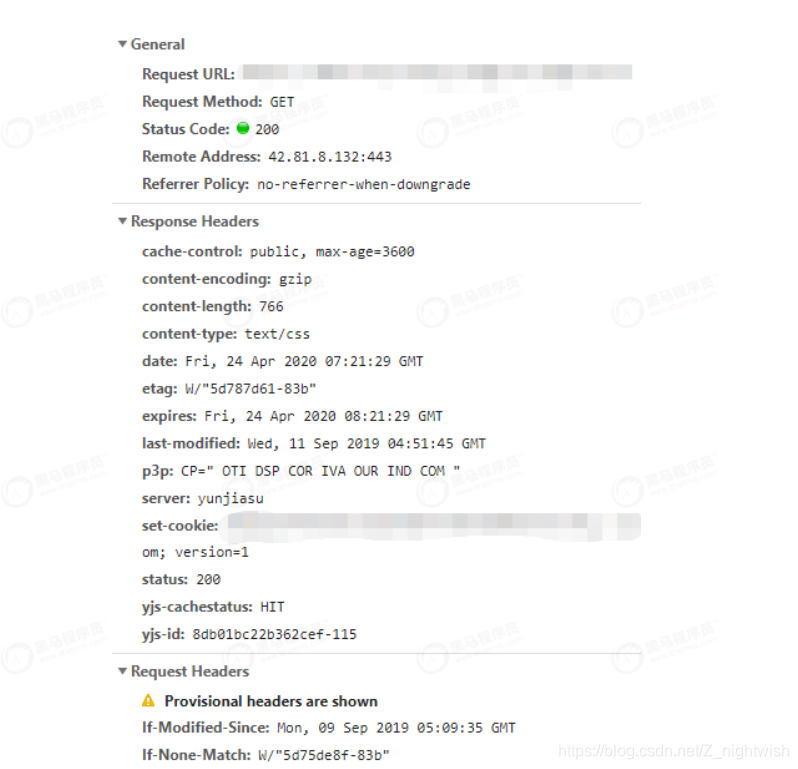

浏览器缓存 :    可分为两种手段,分别交给浏览器和服务端执行客户端判决


  • 客户端判决:为请求Header设置Expireshttp1.0) 和 Cache-Controlhttp1.1),客户端本地比较决定是否使用缓存
  • 服务端判决:借助Last-Modifified/If-Modifified-Sincehttp1.0)或ETag/If-None-Match,服务器端比较决定返回200body还是304仅有head
ps:   Last-Modifified < ETag < Expires < Cache-Control


CDN :借助 CDN dns解析,对用户做ip 分流 CDN 作为应用服务器的代理,抵挡前端的流量洪峰。
               同样,前面提到的http 缓存策略对 CDN 依然有效。

nginx 缓存 nginx 除了作为负载均衡,也可以作为请求级别的缓存,一段典型配置如下:

# 定义缓存路径、过期时间、空间大小等
proxy_cache_path /tmp/nginx/ cache levels =2:2: 2 use_temp_path = off
keys_zone =my_cache: 10m inactive = 1h max_size =1g;
server {
listen 80;
server_name xxx.xxx.com;
# 添加 header 头,缓存状态信息
add_header X-Cache-Status $upstream_cache_status;
location / {
# 定义缓存名
proxy_cache my_cache;
# 定义缓存 key
proxy_cache_key $host$uri$is_args$args;
分布式缓存 redis做应用层缓存,不多解释,但是要注意做好扩容预案和业务层优化
  • 依据预估量做相应的扩容或资源申请,纯做缓存时可以关闭持久化,内存超出60%将变得不稳定。
  • 频繁交互业务从java端下移到lua脚本实现,一方面可以实现原子性,另一方面有效减少网络延时
  • 和数据的冗余传输。以平台优惠券领取为例:(画图对照redis指令

2.3 分流与限流

2.4 服务降级

2.5 安全性
