FPGA之AD5522控制器及其内部寄存器讲解

2020/12/28 19:25:41 文章标签:

今天给大家分享一下用FPGA控制AD5522,以及其芯片的工作原理和内部寄存器的控制。首先给大家找了AD官网关于AD5522的介绍[AD5522JSVUZ.pdf](https://www.analog.com/media/en/technical-documentation/data-sheets/AD5522.pdf)打开该数据手册,可以看到芯片…

	今天给大家分享一下用FPGA控制AD5522,以及其芯片的工作原理和内部寄存器的控制。
	首先给大家找了AD官网关于AD5522的介绍[AD5522JSVUZ.pdf](https://www.analog.com/media/en/technical-documentation/data-sheets/AD5522.pdf)

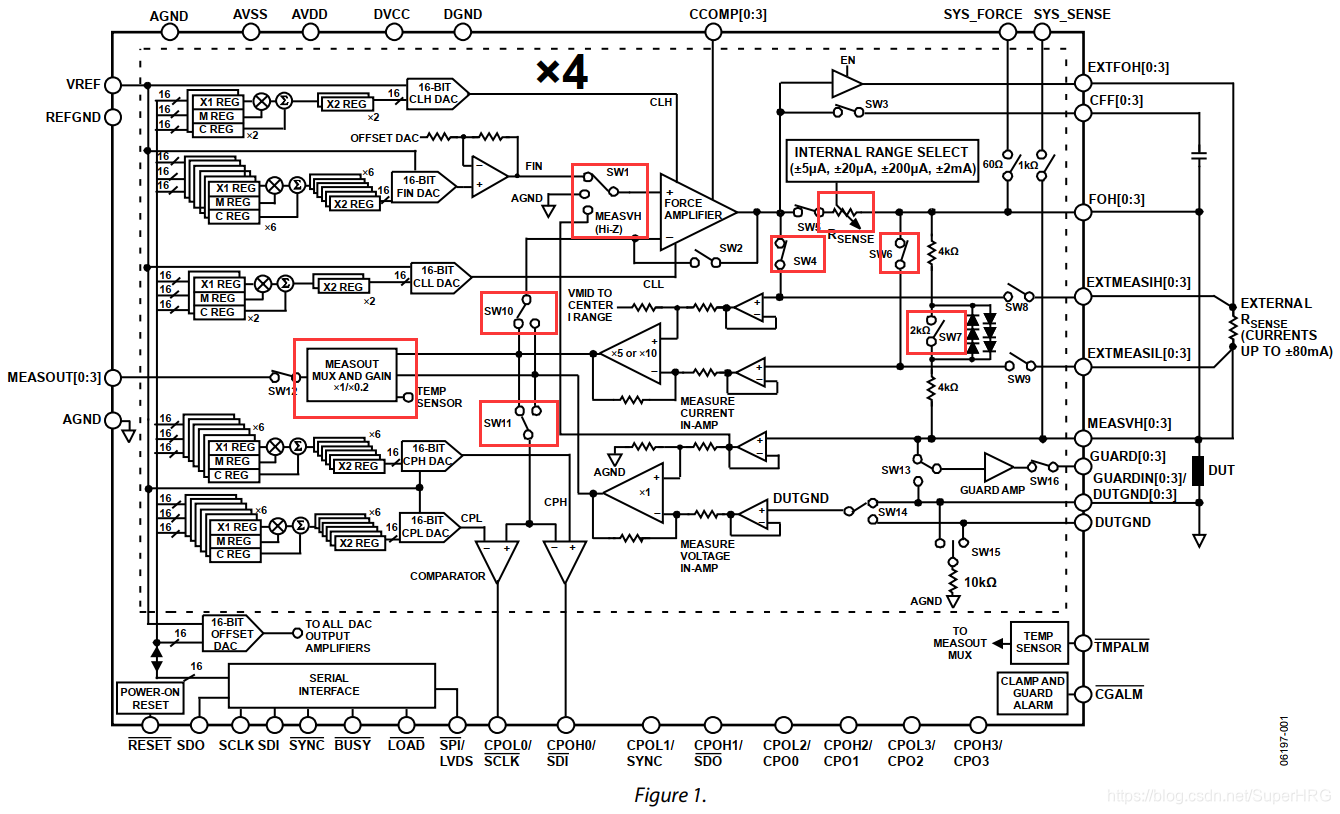

	打开该数据手册,可以看到芯片内部的功能块图
	![在这里插入图片描述](https://img-blog.csdnimg.cn/20201227113550133.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1N1cGVySFJH,size_16,color_FFFFFF,t_70)

AD5522内部有4个通道,分别可以工作在不同的模式下,一般有FVMV,FVMI,FIMV,FIMI,FVMN,FIMN,FNMV,FNMI模式(F:force;M:measure),也有compare模式等,这里只拿驱动和测量来说明。
上图画红色框的就是我们主要要控制的开关,写入不同的寄存器值可以让该通道工作在不同的工作模式下。
了解完原来,来看下他的时序图。
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

根据这三张图,我们就可以写出AD5522的控制器逻辑。为了方便控制,这个控制器做成axi接口。相关代码可以关注免费领取。

先写个顶层出来,后面我慢慢更新嘿嘿

/***************************************************
*	Module Name		:	uart2axi_master
*	Engineer		:	Huangruigui
*	Target Device	:
*	Tool versions	:
*	Create Date		:
*	Revision		:	v1.0
*	Description		:
**************************************************/
module	AD5522_CTRL #(
	parameter 	M_AXI_ADDR_WIDTH 			= 8'd32,
	parameter	M_AXI_DATA_WIDTH 			= 8'd32,

)(
	//	Global Clock Signal
	input	wire							m_axi_aclk,			//	模块基准时钟,100MHz
	input	wire							m_axi_aresetn,		//	模块复位信号,低电平有效

	//	Master Write Addr Interface
	output	wire 							m_axi_awvalid,
	input	wire							m_axi_awready,
	output	wire [M_AXI_ADDR_WIDTH-1:0]		m_axi_awaddr,

	//	Master Write Date Interface
	output	wire 							m_axi_wvalid,
	input	wire							m_axi_wready,
	output	wire [M_AXI_DATA_WIDTH-1:0]		m_axi_wdata,
	output	wire [M_AXI_DATA_WIDTH/8-1:0]	m_axi_wstrb,

	//	Master Read Addr Interface
	output	wire							m_axi_arvalid,
	input	wire 							m_axi_arready,
	output	wire [M_AXI_ADDR_WIDTH-1:0]		m_axi_araddr,

	//	Master Read Date Interface
	output	wire							m_axi_rready,
	input	wire							m_axi_rvalid,
	input	wire [M_AXI_DATA_WIDTH-1:0]		m_axi_rdata,
	input	wire [1:0]						m_axi_rresp,

	//	Master Response Interface
	output	wire							m_axi_bready,
	input	wire							m_axi_bvalid,
	input	wire [1:0]						m_axi_bresp,

);




endmodule
