【CyberSecurityLearning 11】OSI与TCP/IP协议簇以及Packet Tracer模拟器

2021/1/28 23:46:18 文章标签:

计算机网络参考模型 一、分层模型 1.1 分层思想 通信需求 -> 定义协议标准(若干个标准的集合叫协议)例:FTP服务器所提供ftp服务,为大家提供一个ftp协议标准,而你们电脑上如果没有ftp客户端这个协议,就…

计算机网络参考模型

一、分层模型

1.1 分层思想

通信需求 -> 定义协议标准(若干个标准的集合叫协议)
例:FTP服务器所提供ftp服务,为大家提供一个ftp协议标准,而你们电脑上如果没有ftp客户端这个协议,
就是说你不认识ftp协议,你就访问不了服务器了。所以任何两个人,两个点通信必须协议达成一致。

完成每一件事,需要的协议太多( 为什么要分层的原因 )!怎么办?  分层。

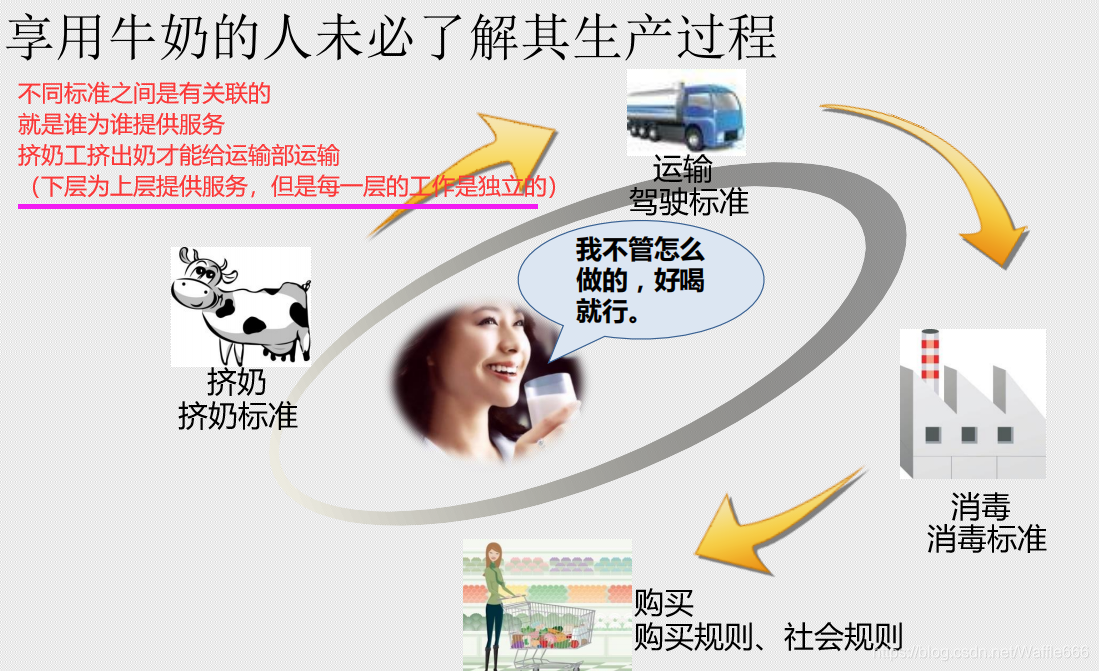

如果不分层,这个女孩除了要会喝奶之外还得会挤奶、运输、消毒...(工作量太大)

将复杂的流程分解为几个功能相对单一的子过程
整个流程更加清晰,复杂问题简单化
更容易发现问题并针对性的解决问题



我们学习分层的目的就是为了把复杂问题简单化
(在这个分层协议中,每一层各司其职,但是层与层之间又有关联,关联就是下一层为上一层提供服务)

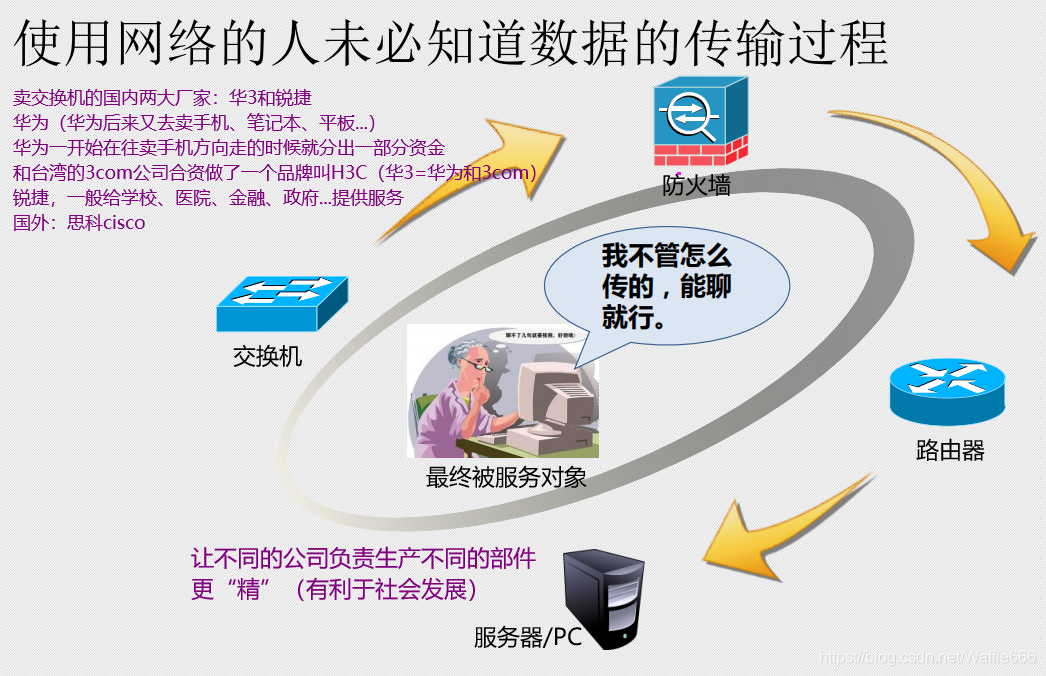

交换机为防火墙提供服务,防火墙给路由器提供服务,路由器给电脑提供服务,电脑为老奶奶提供服务
分成了三层
在上图中 同层使用的协议是一样的(运输部门是最下层)




1.2 OSI七层模型

1.3 OSI七层模型----》TCP/IP五层协议簇

我们新生成的架构为了纪念TCP和IP的重要性,新新的架构就用这两个协议命名,叫“TCP/IP五层协议栈(或协议簇)”

OSI七层模型和TCP/IP五层协议簇哪个模型先诞生?
答:同时诞生,只不过是OSI先有模型,而TCP/IP先有协议。

后来人们又对这个协议做了精简(但是并没有被推广),有些科学家认为应该把“数据链路层和物理层”合并为“网络接口层”----变成了TCP/IP四层模型(见的比较少)。
我们以前在配网卡的时候,选的是Internet协议版本4(TCP/IPv4)《——说明我的网卡是按照TCP/IP五层协议去做的,所以我的网卡才能和世界接轨(v4是在这个模型中IP地址的版本是4)


二、数据传输过程

2.1 数据的封装与解封装过程



数据的封装过程:

数据的解封装过程:

OSI模型 vs TCP/IP模型

在TCP/IP5层模型中,上三层才是核心,底下那两层就是叫网卡和网线(底下那两层是让你的上三层数据和世界接轨的接口,叫网络接口层),电脑工作在应用层。手机也满足TCP/IP5层模型。

路由器是针对IP地址做一些本质工作,所以说路由器的重点 对象是IP地址,而IP地址在网络层的IP包头里面,所以说路由器是工作在网络层(底下那两层它也得会)。

防火墙可以针对IP地址做操作,(有些防火墙是只能对IP做操作),防火墙来了一个数据流【最终在互联网上传输的数据最终是一个帧,以后在网线上跑的数据绝对不可能是一个小数据,一定是一个完整的帧,所以我们以后说一个数据流是若干个帧组成的】,防火墙可以根据MAC地址过滤、可以根据ip地址过滤,称为这种防火墙叫网络层防火墙,如果我们的防火墙没有能力检查TCP、IP包头,没有能力检查Hello信息,就是一个古老的防火墙【世界上最古老的防火墙只能工作在网络层】,后来防火墙升级了,还可以检查TCP/UDP头,就可以根据端口号来过滤(叫做传输层防火墙),现在最牛逼的防火墙还能检查应用层数据(比如黄赌毒),叫做应用层防火墙,上层对下层兼容(除了对应用层数据过滤以外还能对端口号做过滤、对IP地址做过滤、对MAC地址做过滤),选择应用层防火墙是主流。

五层协议设备关联图:



TCP/IP协议族的组成

ICMP:(Internet Control Message Protocol)Internet控制报文协议

ARP:(Address Resolution Protocol)地址解析协议

电脑虽然5层都会,但是电脑最重要的功能是在应用层的功能,其他层的功能以及弱化了



物理层

5、关于交换机的接口:

接口名速率简写
Ethernet(十兆端口)10Mb/sE
FastEthernet(百兆端口)100Mb/sF
GigabitEthernet(千兆端口)1000Mb/sG
TenGigabitEthernet10000Mb/sTG

例如 Ethernet0/3 中,0 是模块编号,3 是该模块的接口编号

6、家里一般用的”路由器“其实是交换机和路由器的杂交产品,真正的名字是”三层交换机“

安装Packet Tracer模拟器

软件名称:Cisco Packet Tracer 6.2 for Windows Student Version

下载链接:http://pan.baidu.com/s/1bn2WRmR 密码:j6jw

 网络互联的学习必备软件,这是6.2版更加流畅好用,可以实现虚拟的网络拓扑和结构等的功能。


1. 安全“ Cisco Packet Tracer 6.2 ”模拟器软件

2. 汉化软件

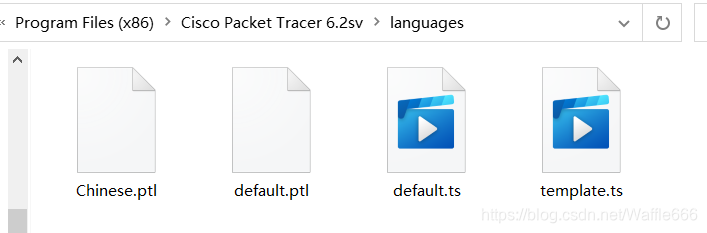

安装完后,右键桌面图标---打开文件所在位置(C:\Program Files (x86)\Cisco Packet Tracer 6.2sv\bin )点击上一级目录----打开languages文件夹----把Chinese.ptl这个文件放进去

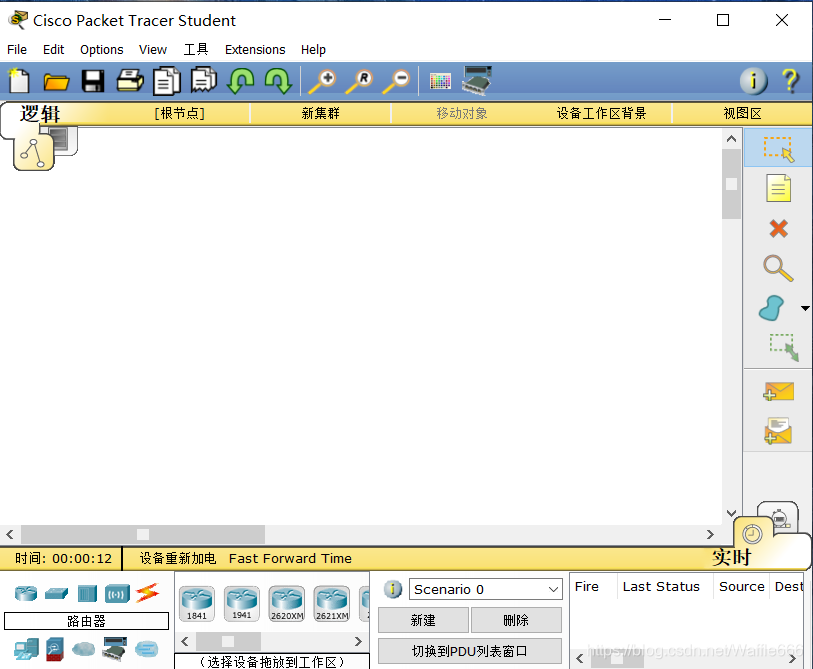

双击打开软件之后发现还是英文版,点击Options----Preferences----选中Chinese.ptl----Change Language---OK---重新打开(发现只有部分汉化)

3. 练习购买设备,并正确使用网线相连。
选中设备往上面拖

(正方形里面画个米字)代表是一个三层交换机(24PS表示这个交换机有24个口)【核心交换机】
以后买交换机不要买别的型号,买2960

买路由器可以买2811和2901型号的

线缆就选直通线和交叉线



复习任务: OSI 理论记忆及整理
1.OSI7 层模型及 TCP/IP5 层模型
2. 写出每层常见的协议
3. 写出应用层常见的端口,并标明分别使用 TCP 还是 UDP
4. 写出应用层与传输层常见协议之间的关联
5. 写出每层工作的设备
6. 画图并标识完整的数据封装及解封装的过程!
7. 描述 TCP UDP 的区别,及共同作用
8. 写出 2-5 层常见协议之间的关联
